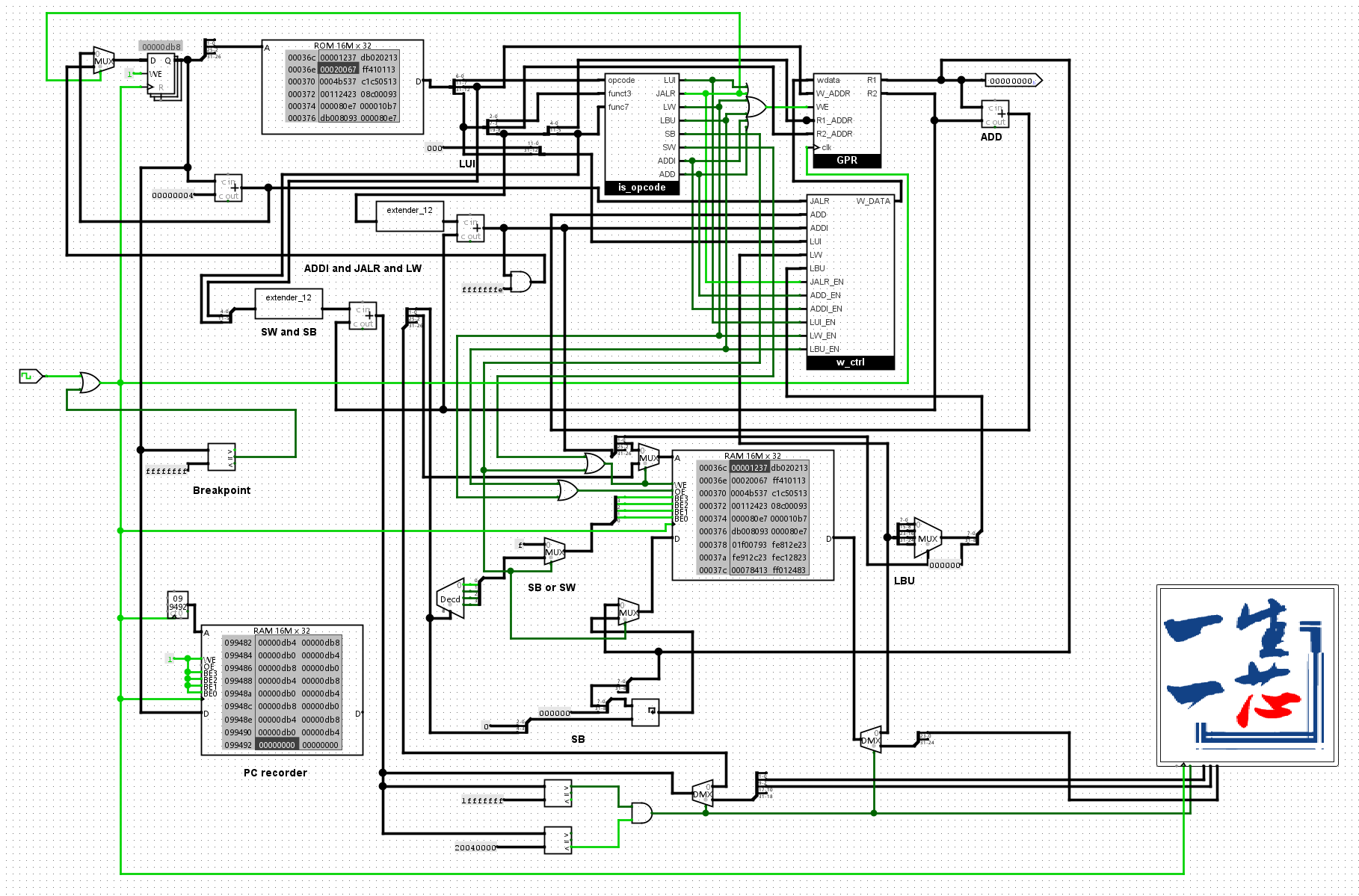

电路长的不好看
电路搭搭挺快的，虽然有点丑。
长得好看的电路一般是两个思路，一是用网络标签，二是用子电路，可惜两个一个都没用。
没用网络标签是因为感觉网络标签一多排错时候找起来也不方便，子电路用的不多是因为一开始画了w_ctrl这个子电路，直接打乱了整个布局，后面很多逻辑部分直接共用了。如果电路要再简洁，应该把逻辑部分和写控制做进一个子电路里面，一一对应。
连线复杂其实不是排错复杂的罪魁祸首，即使连线不复杂也排不出来。
这是不是bug？
搭完电路运行了mem和sum测试用例都能正常通过，于是兴致勃勃开始跑vga测试用例，诶也能正常跑，但是跑一半卡死了，并且执行周期远超预计的628000。
一开始其实也怀疑指令集有问题，但是考虑还是能正常跑的，最后不放心还是让ai写了几个测试指令集单个指令的demo，都能正常通过。
所有是不是bug呢？
记录PC值
决定使用一个ram记录下执行期间每个周期的PC值，然后把前几千周期扔给ai，让他根据我上传的hex和反汇编文件猜测正确执行结果然后分析。叽里咕噜分析了一大通，后面在bne函数里面兜兜转转的问题是分析出来了，怎么进去的说了一堆我也没办法验证（事实证明ai分析的也是错的）。
当务之急是找到办法获得正确的指令执行顺序。
一开始求助了做过DLCO实验的同学，他们的模拟器虽然功能非常完备，但是外设定义不一样，跑不了我们的程序。然后试图使用他们的RARS模拟器，但是模拟器并不支持直接运行hex文件，并且汇编代码需要手动写内存，也只好作罢。
最后花了亿点点时间找到了能正确执行的模拟器（我发誓我没有抄作业），然后用同样的方法获得了各个执行周期的正确PC值，对比分析。
打上断点
为了对比分析为什么从某个点开始跳转错误，于是通过比较器输出结果和时钟信号做与运算的办法给CPU打上了断点，然后检查断点处寄存器值，将不一样的地方扔给ai，分析上一步出错在哪里，最后定位到e84之前的几步sb指令，高位读入了错误的数据。
奇妙的MUX

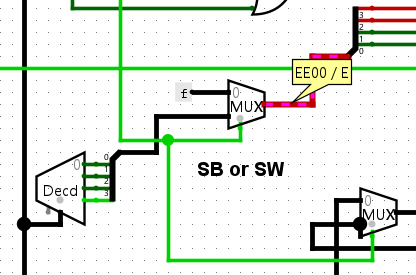

注意看这个MUX，在输入1000并选通的时候，居然输出了EE00，然后断开控制信号和输出信号，发现控制信号居然还能输出1，输出信号依然是EE00。
这个问题误导了我和答疑群里的大佬好一会，实际原因是仿真暂停的情况下，端口状态不会实时更新，并不代表这些端口还有输出能力。

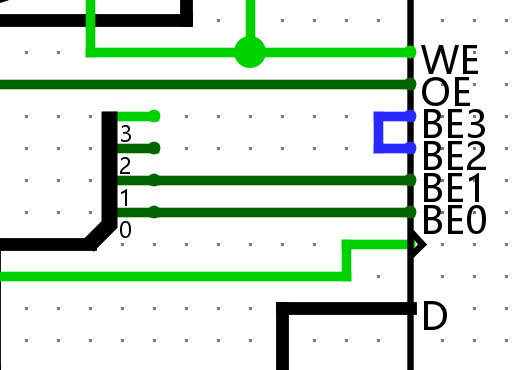

答疑群里大佬突然提醒我检查一下RAM下面有没有藏起来的线，我草！
省流：断开了就全部正常了。
为什么之前所有的测试用例都正常
我不理解！（奉化口音）
总之机器永远是对的！
